Hidracar ha desarrollado un nuevo amortiguador de pulsaciones “en línea” sin rincones internos para facilitar la limpieza después de cada ciclo de trabajo.

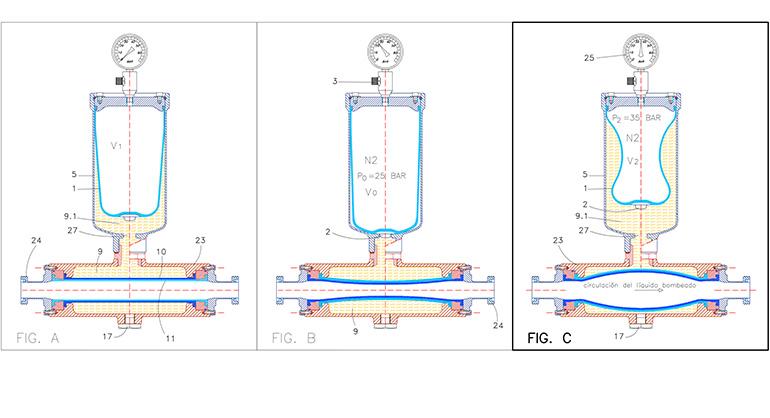

Este aparato está formado por dos recipientes, el cuerpo cilíndrico “en línea” (23 en la imagen) y un acumulador hidroneumático o amortiguador (5). En el interior del cuerpo “en línea” (23) se encuentran dos tubos de caucho, uno dentro del otro (10) y (11). El líquido del proceso, circula por el interior del tubo (11). En las cámaras (9) y (9.1) se encuentra un líquido que transmite la presión del líquido del proceso al gas (N2) del interior de la vejiga de caucho (1) del interior del cuerpo (5) del acumulador. El líquido de las cámaras (9) y (9.1) debe ser compatible con el líquido bombeado que circula por el interior del tubo de caucho (11), éste puede ser agua destilada, etc. El tapón (17) cierra el orificio de llenado del líquido intermedio.

La Figura A representa el aparato sin la carga de gas (N2) en el interior de la vejiga (1). En la Figura B ya se ha introducido el gas, a través de la válvula (3), estirándose la vejiga de caucho (1) y ocupando ésta todo el volumen del interior del acumulador (5). El líquido intermedio de la cámara (9.1) se ha desplazado a la cámara (9), comprimiéndose ligeramente los tubos de caucho (10) y (11). Esta ligera compresión no reduce la sección de paso ya que el diámetro interior del tubo (11) siempre es superior al máximo paso de las conexiones (24). Al estirarse la vejiga (1) el botón metálico solidario a ésta, cierra el orificio de paso (27) evitando que la presión del gas pase al líquido intermedio de la cámara (9). El manómetro (25) además de indicar la presión inicial de carga de gas, también indicará la presión del líquido circulante del proceso. En la posición de la vejiga de la Fig. B el volumen del gas introducido es el volumen del acumulador que denominamos “V0” a este volumen le corresponde el valor de presión “P0”.

 En la Figura C los tubos de caucho se han dilatado radialmente debido a la presión del circuito. El líquido intermedio de la cámara (9) ha pasado en su casi totalidad a la cámara (9.1). Esta presión que denominamos “P2” comprime el gas del interior de la vejiga (1) reduciendo su volumen que denominamos “V2”. Teóricamente, la variación del volumen de la cámara (9.1) de las Fig. A y C corresponde al valor de: δV = V1-V2.

En el cuerpo cilíndrico (23) existen dos orificios roscados, no representados en el dibujo, para conectar una mirilla o un presostato. Estos orificios están internamente conectados con el volumen entre tubos de caucho, si uno de estos se llegase a romper el líquido saldría por dichos orificios.
