Medidor de caudal y energía

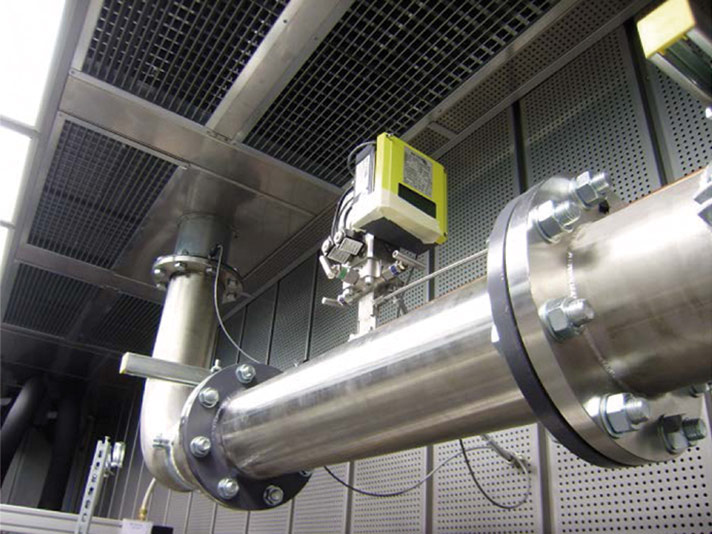

Según el producto a medir, el aparato se instalará colgado (para agua y otros líquidos y vapor) o de pie, para gases. Con temperaturas altas (>250º) la técnica de conversión se monta separada del tubo Venturi.

Debido a la construcción del Venturi, en contra de otros medidores de presión diferencial, no existen zonas “muertas”. Por ello, no hay peligro de suciedades o reducción de sedimentación, como sucede en otros sistemas de medición. El tubo Venturi se limpia solo.

Según construcción, la pérdida de carga está entre 0,02 y 0,14 bar. Debido a la forma óptima de corriente del tubo Venturi, se precisa un tramo de entrada mínimo. Estos están en relación con la apertura elegida en aproximadamente 4 x DN. Asimismo, no es necesario un tramo recto de salida, al estar ya incluido en la construcción del Venturi. Estas indicaciones se basan en reglas internacionales para emisores de presión diferencial (ISO 5167).
